核磁共振屏蔽室/屏蔽工程案例

  • 發表時間:2022-12-27
  • 來源:網絡
  • 人氣:


一、 核磁共振屏蔽室特點:

專用于核磁共振設備的屏蔽,防止外界電磁場干擾。根據用戶需要,可設計磁場屏蔽和射頻屏蔽雙重功能的核磁共振屏蔽室。

二、屏蔽效能:

按國家GB12190-90標準測試:

(1)屏蔽效能:10MHz ~100MHz ≥100dB

(2)對地絕緣性:>3KΩ-10KΩ

三、制作依據:

磁共振屏蔽體結構應盡量減少鐵磁性材料,大多鐵磁材料將影響磁場均勻性,影響圖像質量,良好的屏蔽對圖像質量的提高有很大作用。室內應采用LED燈,觀察窗應敷設金屬銅網屏蔽材料,雙層玻璃接觸必須穩固貼合,并與周圍建筑物絕緣,通過一點接地,接地電阻應小于規定值。進入室內的電源線盒信號線等都必須在入口處經過濾波器屏蔽處理。

三、材料組成:

1、屏蔽室殼體采用0.2-1mm紫銅板或黃銅板模塊現場拼裝焊接組成,龍骨框架用優質防火木材或鋁合金材料制作。

2、核磁屏蔽門門洞標準尺寸:0.9m×2m、1.2m×2m等,特殊尺寸需要定做。

3、蜂窩型非導磁通風波導窗尺寸為:300mm×300mm、300mm×600mm。

4、屏蔽室設備的電源和信號線由低頻電源濾波器進行屏蔽處理。

5、室內照明采用抗磁吸頂白熾燈或LED燈,室外配置電源控制箱。

6、按標準要求,屏蔽室應配置屏蔽觀察窗,信號傳輸板,空調屏蔽處理、醫療氣體波導接口等。

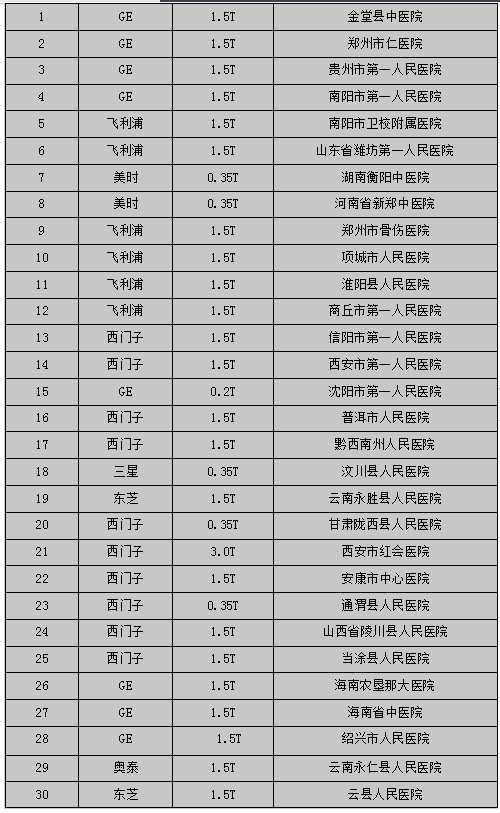

核磁共振屏蔽室/屏蔽工程案例:


屏蔽工程案例

圖片來源:恒利電磁屏蔽設備
